公路隧道控制系統

　　公路隧道管理系統由交通信號燈子系統、隧道風機控制子系統、隧道照明控制子系統、隧道水泵控制子系統、消防聯動子系統、監控聯動子系統和電力監控子系統組成。

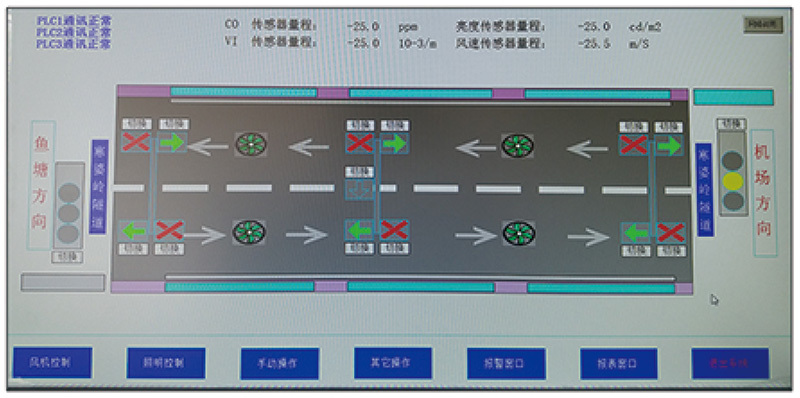

公路隧道控制系統1

　　1)交通信號燈控制系統主要是用于協助疏通交通、給司機提供信息，以保證道路安全暢通，提高路網整體同行能力。主要對信號燈、車道控制標志、橫通道指示標志、緊急停車帶指示標志和 LED 誘導燈進行控制，同時對車輛檢測器數據進行采集。

　　2)隧道照明子系統有人工、遠程控制，其中人工方式由照明系統自行完成。遠程控制按照晴天、云天、陰天、重陰天、夜間和下半夜六級控制進行，來接通和斷開各照明回路。

　　3)通風控制子系統應根據隧道內的 COVI傳感器檢測到的數值，自動控制風機的運行臺數和運行時間，實現節能運行和保持風機較佳壽命的控制運行 ;并能在發生火災時，根據不同地點，進行相應的火災排煙處理，以保證隧道的安全及運行環境的舒適性。

　　4)橫通道照明控制，橫洞內照明燈正常時處于熄滅狀態，以便節約能源，當發生火災或檢修隧道時，可由中央控制室遠程控制開啟或本地手動控制開啟。其與車行橫洞門處于互聯狀態，狀態信息和控制命令經由本地控制器傳到中央控制室。

　　5)車行橫通道防火門控制。車行橫通道均設置車行橫通道門，正常時處于關閉狀態，當發生火災時，中央控制室可根據火災位置和控制方案，遠程開啟車行橫通道門。

　　6)為了保證通信的穩定性，本地控制器通過工業以太網，四芯單模光纖，組成環網光纖冗余工業以太環網。

　　7)車行橫通道防火門控制。車行橫通道均設置車行橫通道門，正常時處于關閉狀態，當發生火災時，中央控制室可根據火災位置和控制方案，遠程開啟車行橫通道門。
